DSW户外电磁锁

1． 概述

      DSW□型户外电磁锁，适用于220Kv，110Kv，35kV等不同电压等级的变电站户外隔离刀闸操作机构作电气闭锁使用。同时，由于该锁内置合分两组辅助触点，所以特别适合同综合自动化变电站配套，作为防护操作监控使用。

       使用环境：上限+40℃      下限    -40℃

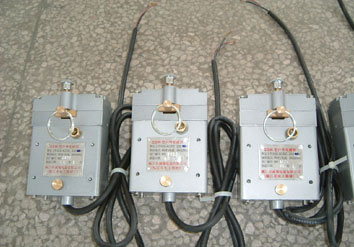

        产品外形，安装见附图。

        额定电压：

            交流（50Hz）  220V,110V.

            内置辅助触点：额定工作电压：220V；额定工作电流：3A。

2.   安装及调试

       DSW□型户外电磁锁，主要由锁头，安装支架，锁扣板三部分组成。安装时，先将锁头电源接好，然后用4-M5螺钉同支架固定，再将锁扣板安装在户外隔离刀闸操作机构连杆上，将锁头锁栓暂锁，平放在刀闸操作机构横担上，旋转刀闸操作机构，使锁栓紧贴在锁扣板边缘运动而不摩擦，反复几次，将安装支架与操作机构横担焊接好，然后将锁板开口处对准锁栓，并保持同刀闸操作机构同步，安装即完成。

3 .   使用与故障处理

       分合闸操作：

       当户外刀闸需要分合闸操作时，DSW□型户外电磁锁通电后，按动锁头电源按钮，电磁锁电磁机构吸合，拉动锁舌拉环，使其暂锁，此时就可以进行户外刀闸分合，操作倒位后，拔出暂锁锁定销，锁栓弹出即被锁定，分合操作完成。

       解除操作：

       当非正常操作或电源及线路故障时，可用解锁钥匙紧密解锁，进行分合操作。

4.    维护和修理

       由于户外带电磁锁长期受到日晒雨淋，风尘影响，会在锁栓部位产生污垢，正常操作时，锁栓拉动困难，此时，需将污垢除净，适当加润滑油进行保养。

       当通电确定到达锁头，按动电源按钮，电磁涣不吸合时，首先检查导线有无开路情况，如无开路，即可卸下锁头上盖板，更换电磁锁线包（CJ10-10A交流接触器线包），然后封胶进行防水处理即可。

5.    订货须知

       订货时要注明操作机构型号，操作动方式，连杆直径，工作电压。
