DXW(N)型感应式高压带电显示闭锁装置是一种新型的防止电气误操作装置，适用于交流50HZ、额定电压12～550KV的户外(亦适用于户内)电气设备或网络上，能在被监测一次线路安全距离外，检测被测一次线路是否有电，防止电气误操作。
本装置系非接触式高压带电检测装置。
本装置具有闪光显示、音响报警、自检以及启动强制闭锁回路等功能。
本装置的闭锁回路与线路侧接地刀闸 (临时接地点)、母线接地刀闸 (临时接地点)及主变接地刀闸 (临时接地点)、间隔网门的闭锁装置（电磁锁、机械程序锁、微机防误闭锁装置等）联锁后，能起到防止带电误合接地闸刀(误挂接地线)、误入带电间隔的作用。
本装置是根据国家电网公司《防止电气误操作装置管理规定》第二十二条第11款、《江苏省电力公司防止电气误操作装置管理规定》第4.4条和4.7条、《电业安全工作规程》第4.3.3条的要求研制的。经较长时间的使用，工作正常、安全可靠、反映良好。
本装置符合中华人民共和国电力行业标准DL／T538《高压带电显示装置》。
本装置经中国电力科学研究院电力工业电力设备及仪表质量检验测试中心型式试验，测试项目全部合格。
二 工作原理
本装置是利用被测一次线路与传感器之间的电场耦合，在传感器上感应出电荷，并经显示器形成电流信号。此信号经显示器处理后推动指示灯和闭锁回路。其原理框图见图1。

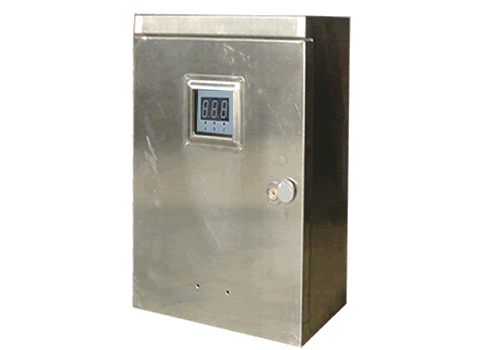

本装置由传感器、显示器两部分组成，显示器中含有闭锁回路。

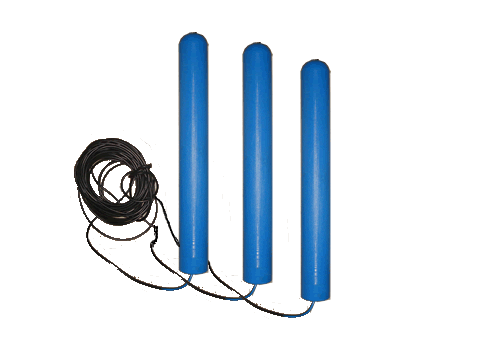

本装置传感器共有3支，分别正面对准“A、B、C”三相被测一次线路，它接收被测一次线路电场信号，将之传送给显示器进行比较判断，显示器根据被测一次线路是否带电，给出相应的指示和闭锁信号。
三 指示、闭锁和自检
当被测一次线路带电时，“A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出强制闭锁信号（触点为常态，微机闭锁接口无电信号输出）。
当被测一次线路不带电时，“A、B、C”三相指示灯都熄灭，“解锁”指示灯亮，同时解除闭锁信号（触点为瞬态，微机闭锁接口有电信号输出），便可进行设备操作。
本装置采用分相控制，任何一相带电即闪光报警，并输出强制闭锁信号，当显示器失去工作电源时，显示器输出强制闭锁信号，保持闭锁状态。
本装置能自动检测传感器，当传感器开路、短路及传感器电缆受潮时，电源指示灯闪亮，故障相指示灯微闪亮，并输出强制闭锁信号。
本装置显示器上设有“自检”功能，可自动检测传感器和显示器的各功能模块。按下“自检”按键， 若本装置正常，"A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出强制闭锁信号；若本装置有故障，相应相的指示灯不亮。
四 产品型号
五 使用条件
周围空气温度：+55 ～ -35℃；
阳光辐射：≤1000W/m2；
海拔：≤3000m；
污秽等级：Ⅱ级；
覆冰等级：20级；
风速：≤34m/s；
六 主要技术参数
|
序号
|
名 称
|
单位
|
参 数
|
|
1
|
额 定 电 压
|
kV
|
12
|
40.5
|
126
|
252
|
363
|
550
|
|
2
|
额 定 频 率
|
Hz
|
50
|
|
3
|
工 作 电 源
|
V
|
AC/DC100～250V
|
|
4
|
显示闭锁电压
|
kV
|
≥65%额 定 电 压
|
|
5
|
不显示、解锁电压
|
kV
|
≤15%额 定 电 压
|
|
6
|
联锁接点容量
|
|
AC250V/2A，DC220V/0.8A
|
|
7
|
功 率 消 耗
|
W
|
<5
|
|
8
|
额定绝缘水平
|
|
1min工频耐压2kV
|
|
9
|
外 形 尺 寸
|
mm
|
传感器
|
Ф35×300
|
|
显示箱
|
400×300×150
|
|
10
|
重量
|
kg
|
传感器
|
0.5
|
|
显示箱
|
7.0
|
七 传感器的安装距离和抗干扰距离
|
额 定 电 压(kV)
|
12
|
40.5
|
126
|
252
|
363
|
550
|
|
推荐安装距离(m)
|
0.15
|
0.45
|
1.4
|
2.5
|
3.6
|
5.0
|
|
最大起动距离(m)
|
0.35
|
0.7
|
1.7
|
3.2
|
4.2
|
5.5
|
|
相邻回路抗扰距离（m）
|
0.4
|
1.0
|
2.0
|
3.5
|
5.0
|
7.0
|
|
同相断口抗扰距离（m）
|
0.2
|
0.4
|
1.0
|
1.8
|
2.5
|
3.5
|
八 装置特点
可靠
传感器为全密封结构，外表涂有RTV长效防污闪涂料，电路板经防潮处理，显示箱及安装部件为全不锈钢材料，防雨、防潮、防尘、防锈。
传感器且具有明显的方向性、较宽的电压感应范围，安全可靠。
本产品的传感器带有防护罩，灰尘、水膜只会积在防护罩上表面，但防护罩是悬空的，不会与地相连而屏蔽了电场信号。在雨、雪、雾天和污染严重的环境下也能正常工作。
本产品具有防潮、防低温功能。当潮湿、凝露或温度过低时，能自动加热，防止爬电、闪络事故，或由于温度过低使参数恶化。
经济
传感器不与带电体直接接触，安装与检修时无需停电，无需做局放试验，简单方便，维护费用低，使用寿命长。
功能全
本装置具有闪光和声响提示、自检以及启动强制闭锁回路等功能，能与电磁锁、机械程序锁、电气闭锁装置、微机防误闭锁装置等联锁，真正起到全方位强制闭锁作用。
适应性强
形式多样，可广泛适用于12～550KV户外、户内、GIS组合电器及开关柜等场所。

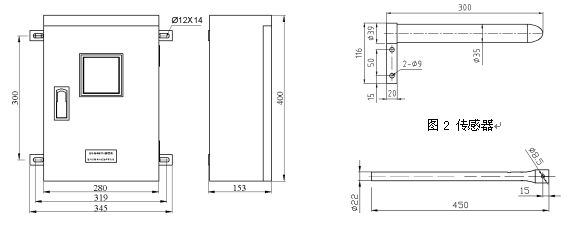

九 外形及安装尺寸
图3 显示箱 图4 传感器支杆
十 安装与调试
1、安装：
|
A、
|
将显示箱用抱箍或夹板安装于被测一次线路绝缘子支柱上，正对地刀操作走廊。
|
|
B、
|
将三支传感器分别固定于被测一次线路A、B、C相正下方，并保持相对平行，并将信号线通过穿线管引到显示箱。在采取可靠的安全措施下，一般均可进行带电安装。
|
|
C、
|
将工作电源引入显示箱，注意电源性质要与本装置的要求一致。
|
|
D、
|
将闭锁回路接入显示箱，注意区分闭锁回路类型。
|
2、调试：
|
A、
|
必须在被测一次线路带电时进行调试。
|
|
B、
|
打开显示器面板，将“阈值”微动开关第1、2、3、4位都拨到ON（上边）位置，分别调节电位器RK1、RK2、RK3，使A、B、C相指示灯刚好由亮变灭。
|
|
C、
|
将“阈值”微动开关第1、2、3位拨到OFF（下边）位置，结束调试，盖上面板即可投入运行。
|
十一 与各类防误装置的配合
1、 与电磁锁的配合
|

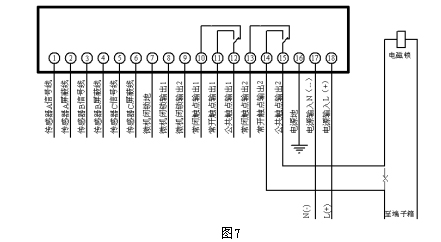

如图7，在线路侧加装DXW（N）装置后，当线路带电时，DXW（N）常开触点断开，电磁锁不能取得工作电源，从而不能打开电磁锁，达到防止带电合地刀（挂地线）的要求；当线路无电时，DXW（N）常开触点闭合，就可以去合地刀（挂地线）。
2、与机械程序锁的配合
|

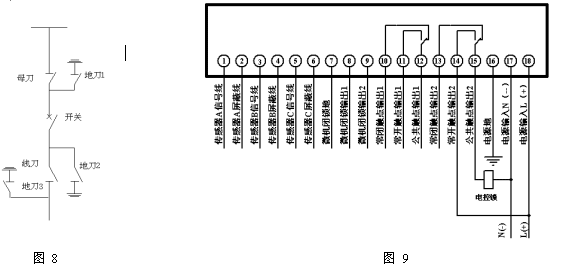

如图9，当图8所示线路带电时，DXW（N）常开触点断开，电控锁不能取得工作电源，钥匙在该锁具中不能转动，从而不能进行下一步合地刀3（挂地线）的操作，防止带电合地刀；当线路无电时，DXW（N）常开触点闭合，电控锁取得工作电源，钥匙在该锁具中可以转动，就可以去合地刀3（挂地线）。
|
|
以图8为例，该回路的停电操作顺序为(送电与此相反)：分开关 分线刀 分母刀 合地刀1 合地刀2 取钥匙去操作DXW（N）中的电控锁，线路无电时可转动 去合地刀3（挂地线）。
|
|
|
3、与微机防误闭锁装置的配合
|
3.1
|
与非电磁电气式微机防误闭琐装置的配合（以珠海、南瑞微机防误闭锁装置为例）：
|
|
|
将验电锁接入本装置显示器的端子⑦和⑧（或⑨）。在合线路地刀（打开地刀锁）或线路挂接地线（打开临时接地锁）之前，电脑钥匙到本装置中安装的验电锁采集信号（采码），如线路有电，验电不通过，地刀锁（临时接地锁）不能打开，不能合地刀（挂地线）；如线路没有电，验电通过，能打开地刀锁（临时接地锁），合地刀（挂地线）。
|
|
3.2
|
与电磁电气式微机防误闭锁装置的配合：
|
|
|
基本原理同电磁锁的配合相同，利用本装置提供的常开接点实现闭锁要求。
|
|
4、
|
与GIS等一次设备的配合
|
|
|
基本原理同电磁锁的配合相同，利用本装置提供的常开接点控制电动地刀的合闸回路。
本装置还可以和GIS原厂内置传感器配合。
|
十二 故障排除
|
|
现 象
|
故障原因
|
排除方法
|
|
所有指示灯均不亮
|
无电源
|
检查电源供给情况(包括显示器上保险管)
|
|
电源线路板损坏
|
更换电源线路板
|
|
电脑板故障
|
更换电脑板
|
|
电源指示灯闪亮
|
传感器接线松脱
|
检查接线端子上连接是否良好
|
|
电脑板故障
|
更换电脑板
|
|
传感器故障
|
更换传感器
|
|
某一相指示灯不亮
|
灵敏度设置不准确
|
重新整定
|
|
发光二极管损坏
|
更换发光二极管
|
|
电脑板故障
|
更换电脑板
|
|
传感器故障
|
更换传感器
|
|
显示不正常
|
灵敏度设置不准确
|
重新整定
|
|
电脑板故障
|
更换电脑板
|
|
传感器故障
|
更换传感器
|
|
显示正常， 但输出不正常
|
保险丝损坏
|
更换电脑板上的保险丝
|
|
继电器接触不良
|
更换电脑板
|
|
接线不正确
|
重新改正接线
|
|
选型不正确
|
更换电脑板
|
|
|
十三 可选附件及编号
|
|
名 称 及 用 途
|
编 号
|
|
不锈钢抱箍式传感器安装支架（适用于500kV Ф400mm水泥柱）
|
AN100400
|
|
不锈钢抱箍式传感器安装支架（适用于220kV Ф300mm水泥柱）
|
AN100300
|
|
不锈钢抱箍式传感器安装支架（适用于Ф200mm水泥柱）
|
AN100200
|
|
不锈钢多用途传感器安装支架（适用于4～20mm厚的钢板和各种槽钢）
|
AN102100
|
|
不锈钢显示箱安装抱箍（适用于500kV Ф400mm水泥柱）
|
AN200400
|
|
不锈钢显示箱安装抱箍（适用于220kV Ф300mm水泥柱）
|
AN200300
|
|
不锈钢显示箱安装夹板套件（适用于钢构件支柱）
|
AN200020
|
|
|
十四 订货须知
用户订货请注明：
1．产品型号；
2．订货数量；
3．安装附件编号及数量；
4．工作电源额定电压；
5．防误装置类型及厂家；
6．一次设备类型及安装方式。
|
|
